自加熱超導薄膜系統
自加熱超導薄膜系統
一、設備用途：
在低真空條件下，通過自加熱方式對基帶進行加熱，并通入工藝氣體，在基帶收放過程中對基帶表面進行鍍膜。
二、技術指標：
1、整體結構：

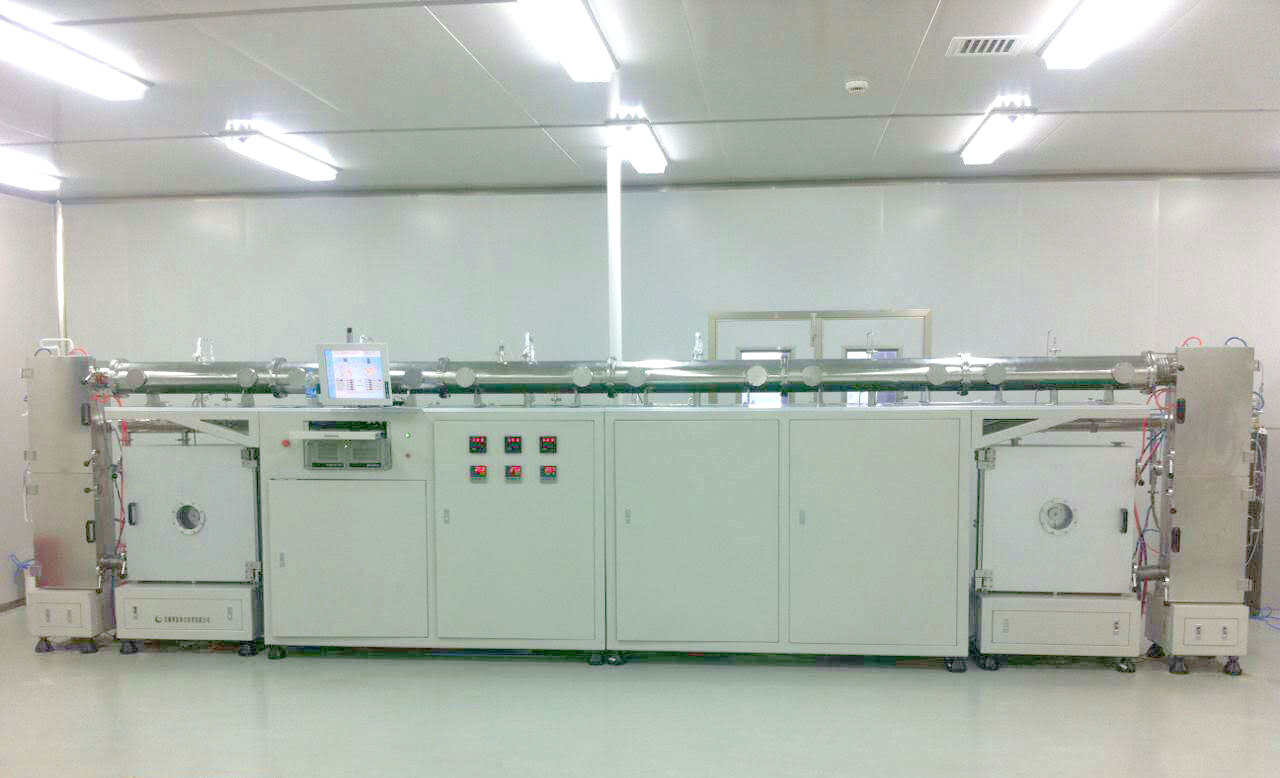

采用直線排布結構，詳細排布見下圖。
設備兩端分別為兩個輔助加熱室（反應室一、反應室八），收放卷之間通過八個獨立的工藝反應室進行連接，每個真空室有獨立的抽氣管道；
在反應室一、反應室八中各有兩個加熱電極輪，兩個電極輪呈上下排布，上面的為主加熱電極輪，下面的為輔助加熱電極輪，反應室一、八中的主加熱輪組件與基帶以及電源系統構成主加熱回路，反應室一中的主加熱輪組件、輔助加熱輪組件、基帶以及輔助加熱電源系統構成輔助加熱回路，反應室八中的主加熱輪組件、輔助加熱輪組件、基帶以及輔助加熱電源系統構成輔助加熱回路；
基帶水平運動，反應室一與反應室二直接連接，反應室七與反應室八通過短波紋管連接；
氣氛通過流量計分別進入八個反應室中，通過流量計對進入反應室的流量進行調節；
反應室和收放卷室帶有獨立的臺架支撐系統；
設備帶有計算機控制系統，進行收放卷控制、加熱控制、壓力控制等。
2、抽氣系統：
2.1、系統真空度能達到1Pa以下；
2.2、采用直連式機械泵和羅茨泵抽氣機組；
2.3、抽氣能力要達到300L/S以上(以6米長爐子計)；
2.4、采用大管徑抽氣管路對各個腔室進行抽真空，大管徑抽氣管路提供了大的流導，使管路長度等因素對抽速的影響大大降低，保證了抽氣的均衡性。
3、自加熱系統：
主要由基帶主加熱系統和輔助加熱系統組成：
3.1、基帶主自加熱溫度>900℃；輔助加熱系統溫度為：室溫～700℃。
3.2、自加熱溫度曲線分為三部分：升溫、保溫、降溫。升溫速率為100℃～1000℃/分鐘，可調，達到保溫溫度；保溫時間約60分鐘；降溫；
3.3、基帶采取前期和后期輔助加熱方式，防止溫度突變。
4、基帶收放系統：
4.1、卷對卷系統要張力穩定可控，可實現<1Kg張力的穩定控制；
4.2、卷對卷要能保證穩定不跑偏，實現1000米順利走帶。
5、氣氛系統：
5.1、系統工作壓力為20Pa～2Kpa；
5.2、系統工作壓力的調整可采取薄膜壓力計和可控門閥進行自動閉環控制；
5.3、要分段進氣，保證氣體基本均勻且垂直帶子方向流過帶子表面；這要保證每段進氣基本平衡且每段進氣內部也要平衡，例如段內可以采用多孔結構；
5.4、工作氣氛分為干式、濕式兩種；干式氣氛為氧氣和氮氣混合氣體；濕式氣氛為水汽、氧氣、氮氣混合氣體。干式、濕式氣氛都通過流量計精確控制工藝氣體流入量，并且在進入工藝反應室前混合均勻；
5.5、濕式氣氛：氧氣總流量為0～1L/min；N2總流量:0～10L/min； 水汽總流量：0～1L/min；每路混合氣體流量為0～2L/min；
干式氣氛：每路氧氣流量為0～200ml/min； 每路N2流量:0～2L/min。
6、設備采用計算機控制系統，實現設備工作工藝的自動化。
7、設備帶有斷水斷電以及誤操作聯鎖保護裝置。
8、實驗室自備冷卻水系統。
