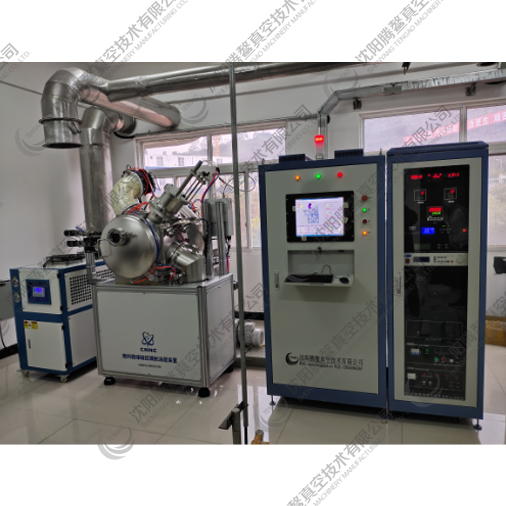

本套磁控濺射涂層裝置采用多弧離子鍍和磁控濺射的方法在顆粒表面制備金屬涂層并且兼顧在長度小于20 cm，管徑小于1.5 cm的細長管外壁沉積涂層的需求進行設計，主要由真空抽氣及測量系統、鍍膜壓力控制系統、真空腔體系統、脈沖磁過濾等離子源、樣品架系統、磁控靶及電源系統、氣路系統、電控系統及輔助部件組成。 1、真空抽氣及測量系統 1.1、主要技術指標 （1）系統極限真空度優于1.0×10-5Pa，系統漏率優于1.0×10-7Pa?L/s； （2）系統壓升率：0.624Pa/h； （3）從大氣抽到5.0×10-3Pa時， 時間優于30分鐘； 2、壓力控制系統 ? ? ? 壓力控制方式是通過進口高精度薄膜規與控制電動閘板閥閥板開合的大小來實現壓力控制。在系統計算機上輸入板閥開關大小實現系統壓力調節功能，保證系統鍍膜實驗時腔室內部壓力的穩定性。
